Dettagli:
Termini di pagamento e spedizione:
|
| Certificazione: | ISO9000 | NOME: | Pannello continuo dello schermo del V-cavo di Johnson della scanalatura |
|---|---|---|---|
| Dimensione della scanalatura: | 0.5mm | Materiale: | Acciaio inossidabile |
| Grado: | 304 | larghezza: | 3000 millimetri |
| Lunghezza: | 3000 millimetri | Cavo: | V-cavo di 1.5*2mm |
| Barretta di sostegno: | V-cavo di 2*3mm | Distanza dei coni retinici: | 20mm |
| Evidenziare: | Schermo continuo della scanalatura SS304,schermo continuo della scanalatura di 3x3m,schermo continuo della scanalatura di 0.5mm |
||
3 metri da 3 metri di SS304 della scanalatura di Johnson del V-cavo di pannello continuo dello schermo
Il pannello continuo dello schermo del V-cavo di Johnson della scanalatura di acciaio inossidabile, è saldato dal cavo di V e dalla barretta di sostegno.
C'è una scanalatura del valore fisso fra ogni cavo di v.
La barra di sostegno può essere un cavo rotondo, un cavo triangolare, rettangolo o un cavo trapezoidale.
C'è una determinata distanza fra ogni barra di sostegno anche.
La superficie del filtro è regolare, la lacuna è uniforme e non è facile da bloccare.
Possiamo saldare la struttura intorno al fondo o al fondo della rete.
La struttura può essere l'acciaio angolo e pianamente d'acciaio, l'acciaio del canale, o altre forme, che possono essere prodotte secondo i requisiti di cliente.
Specificazione continua del pannello dello schermo del V-cavo di Johnson della scanalatura:
| Nome | Pannello continuo dello schermo del V-cavo di Johnson della scanalatura |
| Materiale | Acciaio inossidabile |
| Grado | 304 |
| Dimensione | 3000mm*3000mm |
| Dimensione della scanalatura | 0,5 millimetri |
| Larghezza | 3000mm |
| Lunghezza | 3000mm |
| Tipo | Piatto dello schermo |
| Dimensione del cavo | il cavo A FORMA DI V di 1.5*2 millimetro, 1.5mm è la larghezza e 2mm sono l'altezza |
| Barretta di sostegno | il cavo A FORMA DI V di 2*3 millimetro, 2mm è la larghezza e 3mm sono l'altezza |
| Forma del cavo | V a forma di |
Specifiche regolari della scanalatura di Johnson del V-cavo del pannello continuo dello schermo:
Materiale: acciai inossidabili 302, 304, 304L, 316, 316L, 904L, 2205, 2507 ecc. d'acciaio duplex.
Scanalatura: 0.1mm - 100mm
Discrepanza: +/- 0.05mm
Dimensione: Larghezza fino a 4000 millimetri
Lunghezza fino a 4000mm
Tavola continua di selezione di parametro del pannello dello schermo del V-cavo di Johnson della scanalatura:
| DIMENSIONI DEL CAVO E DELLA BARRETTA | ||||||
| FORMA DEL CAVO | V | V | V | V | V | V |
| Larghezza (millimetri) | 1,0 | 1,2 | 1,5 | 2,0 | 2,2 | 3,0 |
| Altezza (millimetri) | 2,0 | 2,0 | 2,0 | 3,5 | 3,5 | 4,6 |
| FORMA DELLA BARRETTA | V | V | V | V | V | O (cavo rotondo) |
| Larghezza (millimetri) | 2,0 | 3,0 | 3,0 | 3,0 | 3,2 | Diametro |
| Altezza (millimetri) | 3,0 | 4,6 | 5,0 | 6,0 | 6,0 | 2.8~4.0mm |
Uso continuo del pannello dello schermo del V-cavo di Johnson della scanalatura:

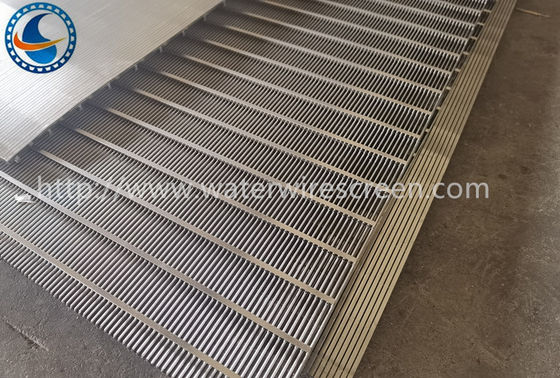

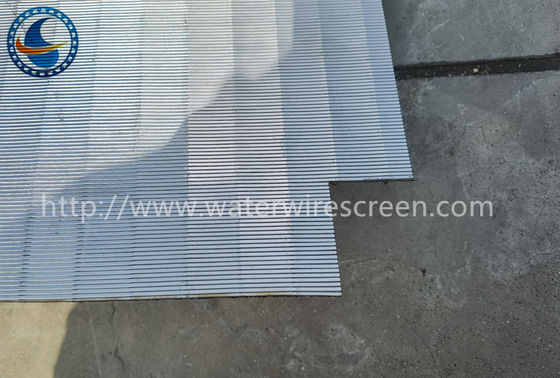

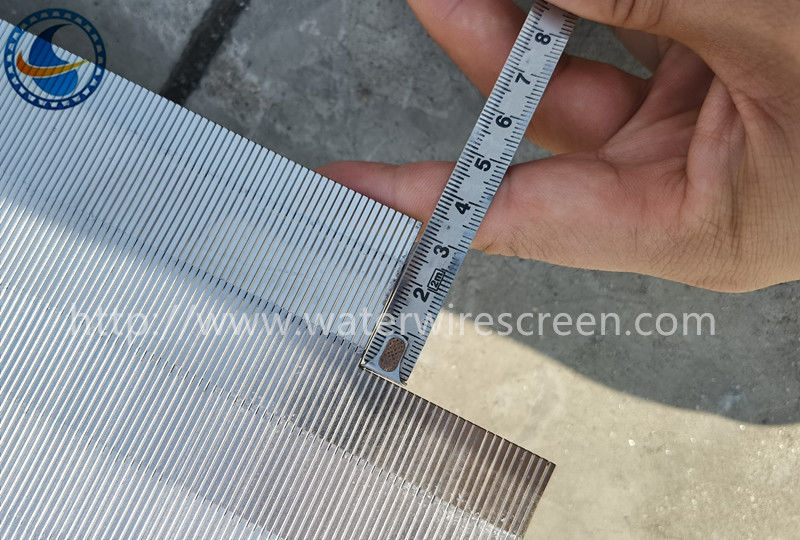

Immagini continue del pannello dello schermo del V-cavo di Johnson della scanalatura:
