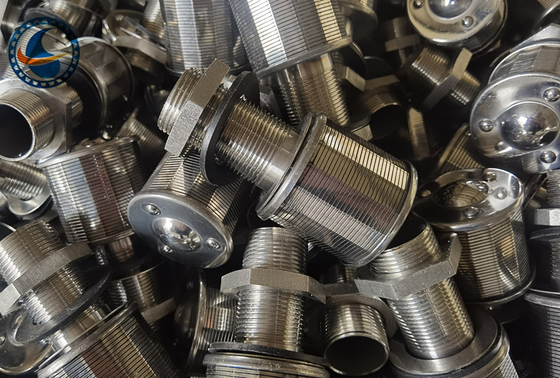

Ugello del cavo del cuneo del diametro 53mm del filtro da Aisi 304 per controllo della resina

Gli ugelli del filtro del filo a cuneo sono ampiamente utilizzati nei reattori a flusso a discesa per separazione liquido/solido o di gas/solido. Il liquido o il gas possono fluire attraverso gli ugelli mentre i solidi vengono trattenuti nella nave dagli ugelli.

L'altezza di un ugello e il diametro interno del raccordo possono essere approssimati usando i seguenti grafici. Velocità di ingresso slot nominalmente 0,2 m/s (da ottimizzare dipendente dal supporto del filtro).

Ottimizzando il rapporto tra la perdita di testa di ciascun componente (area aperta e adattamento), possiamo determinare la quantità ottimale di ugelli per garantire una distribuzione o una raccolta perfetta senza canalizzazione, effetti murali o zone morte.

• Materiale: SS 304, 316L, 904L, 2205, 2507, C276 (il materiale SS304 può soddisfare la maggior parte degli ambienti di utilizzo)
• Dimensione del filo: 1,50 mm (o altre dimensioni secondo necessità)
• Dimensione dello slot: 0,01 " - 0,3"
• Lunghezza: standard 50-100 mm
• Diametro: 45 mm, 53 mm, 57 mm, 70 mm

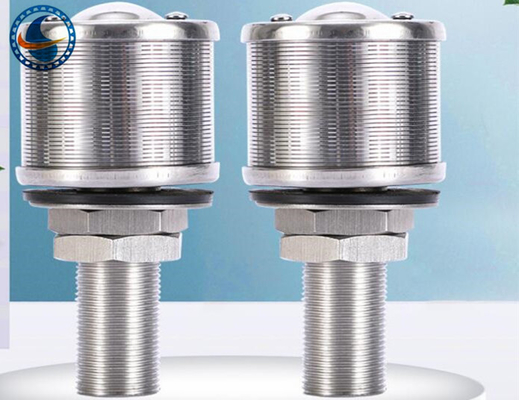

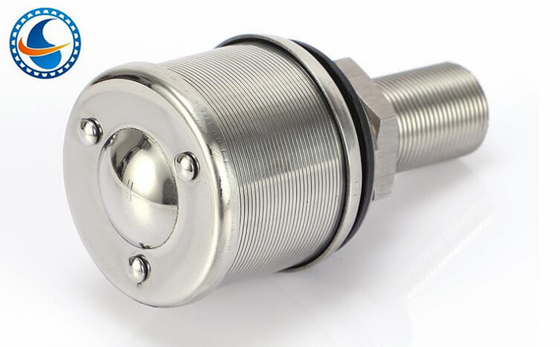

• Struttura: tubo dello schermo del filo a cuneo + piastra di copertura + filo + dadi e guarnizioni
• Applicazione: trattamento dell'acqua, filtro a sabbia, ammorbidimento dell'acqua, desalinizzazione

L'ugello del filtro del filo a cuneo con accoppiamento del filo può essere fissato su apparecchiature di filtraggio per la filtrazione di acqua, benzina, resina e altri supporti. Utilizzato anche nel trattamento delle acque, nell'ammorbidimento dell'acqua, nella conversione dell'acqua di mare in acqua dolce e nella filtrazione della chimica degli alimenti.

I piccoli sistemi possono essere costruiti in modo modulare da componenti standard che richiedono una personalizzazione minima.
